怎么選擇噴絲板鏡檢儀
信息來源：中纖儀器 | 發布日期：
2019-07-14 10:24
| 瀏覽量
次
噴絲板又稱紡絲帽。噴絲板的作用是將黏流態的高聚物熔體或溶液，通過微孔轉變成有特定截面狀的細流，經過凝固介質如空氣或凝固浴固化而形成絲條。

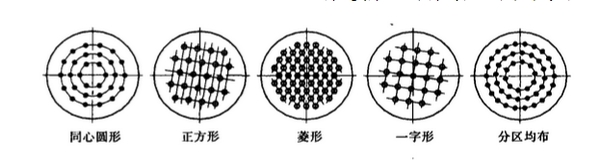

噴絲板微孔分布形式

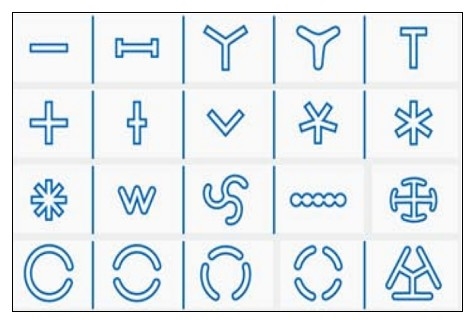

噴絲板微孔主要孔型
鏡檢儀的選型主要是根據以下幾個參數來決定：
1. 微孔分布形式
2. 微孔形狀
3. 相鄰微孔間距
4. 微孔孔徑
常州紡儀廠（銷售電話:13656116766)研發的噴絲板鏡檢儀的種類主要有以下幾種

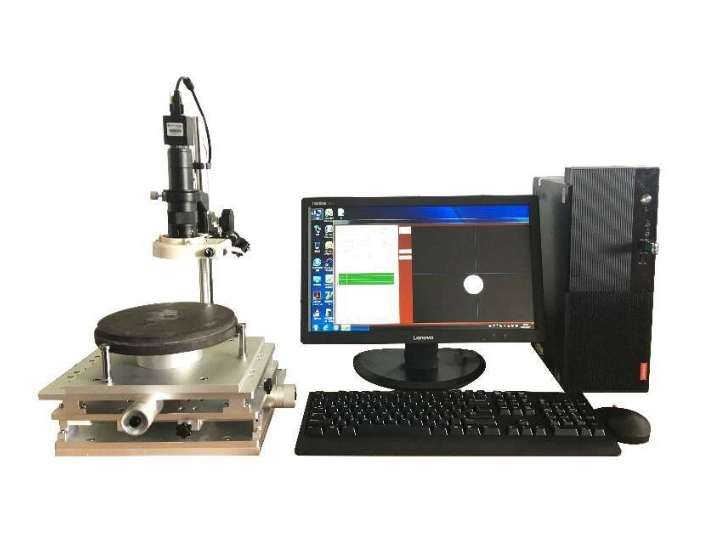

PS-328 噴絲板鏡檢儀
?、《產品??途》
PS-328 噴絲板鏡檢儀（滑臺）采?結合光學與數碼技術，可以清晰的觀測孔型. 殘留物及污垢程度，是化纖?和噴絲板?的主要檢測手段
也是檢查噴絲板噴絲孔形狀、尺???以及是否阻塞的專?檢測儀器。
? 技術指標
1.物鏡放大倍數：0.7X~4.5X
2.變倍?1：6.5
3.?作距離 110mm
4.?輪調焦范圍 40mm
5.升降調節范圍(?柱)：120mm,
6.照明：輸??電壓：220，輸出：12V
7.圖像顯示部分：圖像在 17?正屏顯示器上?清放?顯示。
三、《技術配置清單》
1.PS-328噴絲板鏡檢儀主機?臺
2.?清攝像頭 1個
3.上光源+激光器指示器連接線 1根
4.紅外線激光定位指示器 1套.
5.噴絲板專?操作滑臺 1套（根據噴絲板形狀和尺?定制）
①.X 導軌及圓周?向全程運?輕巧，平穩。
②.X 導軌?向全程移動范圍內成像清晰。
③.圓周?向 360°旋轉
6.數據連接線 1根
7.17 ?彩?液晶正屏顯示器（圖像?畸變）1 臺
PS-100手動噴絲板鏡檢儀（玻璃臺面+顯示器）
產品概述：本儀器主要應用于國內化纖生產廠和噴絲板制造廠對各類噴絲板微孔進行檢測，檢測噴絲板微孔有無污垢，顯示器可以投影顯示各類噴絲板微孔形狀（如圓孔，三葉孔，V形孔，C形孔等不同形狀）。
一、產品用途：
PS-100型手動噴絲板鏡檢儀（玻璃臺面+顯示器）主要應用于國內化纖生產廠和噴絲板制造廠對各類噴絲板微孔進行檢測，檢測噴絲板微孔有無污垢，顯示器可以投影顯示各類噴絲板微孔形狀（如圓孔，三葉孔，V形孔，C形孔等不同形狀）。
二、技術指標：
1.主機變倍范圍：0.7-4.5X或0.7-7.5X，根據需求配置其中1款
2.變倍比：1：6.5
3.工作距離：100mm
4.手輪調焦范圍：40mm
5.升降調節范圍(立柱)：110mm,
6.照明：輸入電壓：220，輸出：12V
三、設備詳細技術配置：
1.高清工業相機1個（VGA相機+電源線+鼠標1個）
2.玻璃臺面1個，內置下光源（適用于檢測直徑130mm以下圓形噴絲板）
3.升降調節支架1個（用于調節焦距）
4.紅外線定位光源1套（用于定位噴絲板微孔）
5.上環形光源1套
6.高清變倍物鏡1個，變倍比（1:6.5）:0.7-4.5X （適用于微孔大小大于0.1mm的噴絲板）；噴絲板微孔小于0.1mm,選擇變倍比（1:6.5）:0.7-7.5X
7.電腦顯示器1個（用于放大顯示噴絲板微孔，配置4.5X物鏡最高放大倍率225倍；配置7.5X物鏡最高放大倍率375倍）
