織物撕裂測試儀
信息來源：中纖儀器 | 發布日期：
2019-09-29 12:30
| 瀏覽量
次
織物，非機織物的撕裂測試，總的來說標準有好幾種，比如擺錘法撕裂，單舌法，梯形撕裂等等，不同的標準，所使用的測試儀器也不一樣，今天主要介紹一下擺錘法撕裂。
擺錘式織物撕裂儀用于測定機織物、涂層材料，薄型非織造布及各種圖層織物的撕破強力（Elmendorf埃爾門道夫法），亦可用于測定厚紙張、塑料布、電工膠布等的抗撕裂強力。
下面簡單介紹一下擺錘法撕裂的原理和詳細參數?？椢锼毫褍x試驗儀屬擺錘型，試樣被夾持在兩個夾持器之間，一只夾持器可動，另一只固定在機架上，擺錘受重力作用落下，移動夾持器附在擺錘上，試驗時擺錘撕破試樣但又不與試樣接觸。
該方法以儀器工作前后標準器增加的勢能代替試樣撕裂為檢定路線,通過改變m或Δh與F的對應關系,設計了一套操作簡單、數據準確的檢定裝置,實現了撕裂儀的量值溯源統一。經驗證,該織物撕裂儀檢定裝置適用于各種數字式和擺錘式織物撕裂儀的檢定。
【儀器用途】

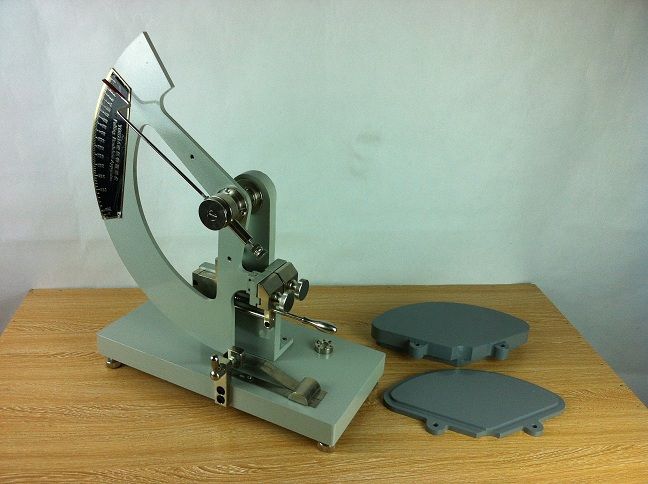

YG033A落錘式織物撕裂儀用于測定機織物、薄型非織造布及各種圖層織物的撕破強力（Elmendorf埃爾門道夫法），亦可用于測定厚紙張、塑料布、電工膠布等的抗撕裂強力
【適用標準】
GB/T 3917.1 FZ/T60006 FZ/T75001 ISO1974/9290 ASTM D1424/5734等
【技術參數】
1、撕裂力范圍：0～16N
A：0～32N（加裝小增重錘A）
B：0～64N（加裝大增重錘B）
2、撕裂長度：43mm
3、切口線長：20±0.2mm
4、試樣尺寸：100(L)×63(W)mm
5、測力精度：≤±1分度
6、外型尺寸：400(L)×210(W)×400(H)mm
7、重 量：約30Kg
