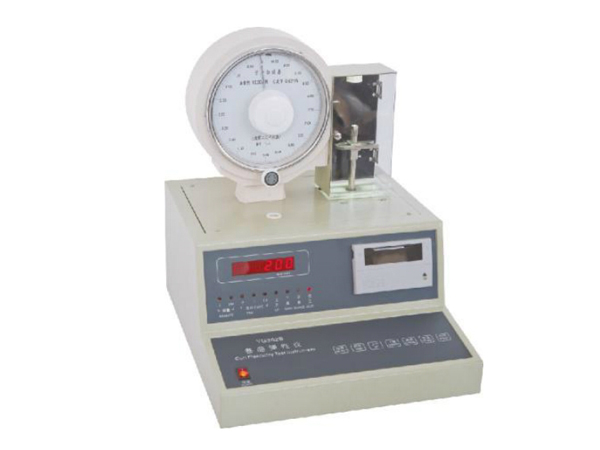

YG362B纖維卷曲彈性儀

信息來源：中纖儀器 | 發布日期： 2021-09-07 18:17 | 瀏覽量次

卷曲彈性是纖維的一項重要物理指標之一，它對化學纖維的可紡性及織物成品都有明顯的影響。YG362 B卷曲彈性儀是天然纖維和化學纖維卷曲性能的專用測試儀器，可供纖維研究、生產及檢驗部門使用，該儀器采用單片機微機控制實現卷曲彈性儀的智能化，儀器測量系統由張力加載器進行加載，位移長度由步進電機發出的脈沖信號通過單片機進行記數，該儀器能夠自動測量，顯示并打印纖維細度為1至22dtex的卷曲度、卷曲彈性、卷曲回復率及它們的統計值。

技術參數
1、加載工具；張力加載器
加載范圍             最小分度值          估計讀數
0～5.00mN             0.01mN             0.005mN
0～10.00mN            0.02mN             0.01mN
0～25.00mN            0.05mN             0.02mN
2、初始長度：20.00mm
3、下夾持器行程大于或等于30mm
4、位移最小示值：0.01mm
5、位移讀數誤差小于或等于0.05mm（在10mm范圍內）
6、定時分檔：0.5min、1min、2min三檔
7、LED燈照明裝置
8、視窗放大鏡
9、電源：交流220V  50HZ
儀器結構及工作原理
儀器的測力部分是一臺張力加載器，安裝在儀器上，用它對纖維施加不同的負載。
儀器的測量長度部分由單片機通過步進電機帶動蝸輪、蝸桿、螺旋及下夾持器組成的傳動裝置來實現的，步進電機的順轉、倒轉、停止決定了下夾持器的降、升、停運動。當張力加載器加載后，由步進電機驅動下夾持器下降，當纖維上所加的張力與張力加載器所給的載荷相等時光電檢測發出平衡信號，單片機接受到該信號后使電機停止驅動，由此分別測得L0、L1、L2、Jd、Jw在顯示管LED上顯示，并在單片機內部進行計算，將計算得到的J、Jd、Jw在顯示管LED上顯示并送入打印機輸出，每測量20次后自動將統計值（平均值、均方差、變異系數）由打印機輸出。
  使用說明
1、準備工作
1.1、儀器水平檢查。觀察儀器頂蓋水平儀，水泡應在中心圓內，若不在中心圓內，可調整水平調節腳。
1.2、加載器平衡檢查
開啟電源開關，顯示器顯示good，面板上各指示燈亮，表示儀器工作正常。5秒后顯示器顯示20.0，指示燈除校正、平衡燈亮外，其余燈滅。
掛上上夾持器，按順時針方向打開制動旋鈕，轉動加載器上讀數旋鈕，使讀數指針對準零位“0”，觀察加載器上平衡指針與刻度盤上的檢驗線是否重合，若平衡指針與檢驗線不重合，須打開讀數旋鈕中間的塑料蓋，用小螺絲刀轉動中間螺絲，使其重合。
觀察面板上平衡指示燈，按逆時針方向轉動加載器上讀數旋鈕，使讀數指針離開零位“0”，平衡指示燈滅；轉動加載器上讀數旋鈕，使讀數指針對準零位“0”，平衡指示燈亮。若正常，表示加載器平衡裝置工作正常，否則需要調整加載器內光耦與橫臂的間距。
1.3、預置長度的校正
校正要求：上下夾持器間距為20.0mm，加載器處于“0”平衡狀態，平衡指示燈亮。
校正方法：將長為20mm的預置棒放在下夾持器的鉗口平面上，按〈校正〉鍵，夾持器上升，上升指示燈亮，預置棒頂住上夾持器，平衡燈滅，上升至上限開關接通，上升指示燈滅。隨后下夾持器下降，下降指示燈亮。當預置棒與上夾持器即將脫離時
平衡指示燈亮，下降停止，校正指示燈滅，此時上、下夾持器間距為20.0mm，單片機保存該位置，顯示器顯示“01  0.00”。
每次開機通電時，必須做預置長度的校正，校正結束后，按逆時針方向關閉制動旋鈕。
2測試
測試參數有卷曲度J、卷曲回復率JW、卷曲彈性JD和卷曲數Jn。J、JW、JD通過操作〈選擇〉鍵自動測試，Jn通過目測而得。
2.1卷曲度J、卷曲數Jn測試
2.1.1用上夾持器在纖維束中夾取一根纖維懸掛于張力加載上，然后用鑷子將纖維的另一端置于下夾持器鉗口中部夾住。
2.1.2開啟制動旋鈕，加輕負荷，此時加載器橫臂上翹，平衡燈滅。按〈下降〉鍵，下夾持器下降，下降燈亮，同時加載器橫臂下降。當加載器張力平衡時，平衡燈亮，下降燈滅，下夾持器停止下降，顯示器顯示0L  XX.XX（輕負荷伸長長度L0）
2.1.3轉動下夾持器頂部“25mm長度指針”，通過放大鏡目測25mm長度內纖維左右側的峰波數，按3.2.4公式（4）計算卷曲數Jn。
2.1.4旋轉讀數旋鈕，加重負荷，此時加載器橫臂上翹，平衡燈滅。按〈下降〉鍵，下降燈亮，下夾持器繼續下降，同時加載器橫臂也下降。當加載器張力平衡時平衡燈亮，下降燈滅，下夾持器停止下降，顯示器交替顯示1L  XX.XX（重負荷伸長長度L1）。0L. XX.XX（輕負荷伸長長度L0），J  XX.XX（卷曲度）。
2.1.5如果認為該數據有效需打印，按〈打印〉鍵，打印機自動打印出來本次測試值J，打印結束后，下夾持器自動上升至初始位置，顯示器顯示“02 XX.XX”。若不需要打印則按〈上升〉鍵，下夾持器自動上升至初始位置，顯示器顯示     “02  XX.XX”。關閉加載器制動旋鈕，取下纖維，作好繼續測試準備工作。
如果認為該數據無效或中途操作有誤，則按〈取消〉鍵，下夾持器自動上升至初始位置，顯示器顯示“01  XX.XX”。
2.1.6測試完N根纖維，第一次按〈打印〉鍵，打印本次測試值，第二次按〈打印〉鍵，打印N根統計值。當測試完成20根纖維，打印機自動打印20根纖維卷曲度J的統計值（平均值、均方差、變異系數）。
2.2卷曲回復率JW，卷曲彈性率JD的測試
2.2.1按一下〈選擇〉鍵，JD、JW的指示燈亮。
2.2.2選擇定時，有2min，1min，0.5min三種時間循環可供選擇。若選擇2min，按〈選擇〉鍵，2min定時燈亮。
2.2.3用4.2.1.2和4.2.1.4方法測試L0和L1。顯示器顯示1L XX.XXX（L1），2秒鐘后進入定時30秒狀態，顯示器顯示“T 30”，且逐步減小。當30秒時間結束后，下夾持器自動上升，上升指示燈亮。同時轉動讀數旋鈕，取掉重負荷，加輕負荷。當下夾持器上升至上限位并且返回至初始位置時，停止下降，儀器自動進入設定的2min定時狀態，顯示器顯示“T 120”，且逐步減小。
當定時減小到“T 0”時下夾持器自動下降，下降燈亮。當加載器張力平衡時，平衡燈亮，下降燈滅，下夾持器自動停止，顯示器顯示“2L XX.XX”（當前纖維伸長長度L2）。2秒后，顯示器輪流顯示J、JD、JW值；J XX.XX，JD XX.XX，JW XX.XX。
當纖維伸長長度L2小于纖維伸長長度L0時，JW為00.00。
2.2.4如果認為該組數據有效，需要打印，按〈打印〉鍵，打印機自動打印出被測纖維的J、JD、JW值，打印結束后，下夾持器自動上升至初始位置，上升燈亮。不需要打印，則按〈上升〉鍵，下夾持器自動上升至初始位置。關閉加載器制動旋鈕，取下一個纖維，作好繼續測試準備工作。
2.2.5當測試完N根纖維，第一次按〈打印〉鍵，打印本次測試值，第二次按〈打印〉鍵，打印N根統計值。當測試完成20根纖維，打印機自動打印20根纖維J、JD、JW的統計值（平均值、均方差、變異系數）。
注意事項
1輕負荷伸長長度L0
纖維在自然狀態下夾持，且應使纖維受輕負荷張力后的拉伸長度 26mm＜L0＜30mm較為適宜。若不符合要求，則按〈取消〉鍵，重新夾持另一根纖維再測試。
2上夾持器不能交替使用。若調換上夾持器，儀器必須重新做加載器平衡檢查和預置長度的校正。
3必須在關閉加載器制動旋鈕的條件下，取掛上夾持器。每次試驗結束后，應及時關閉制動旋鈕。
4懸掛上夾持器應小心輕放，以免加載器橫臂變形。加載器為精密部件，不得隨意拆裝。
5當上夾持器夾持纖維后，應稍等片刻，待上夾持器靜止后再開始測試。
